Cara Memicu Circuit Breaker dengan Aman

Frasa “memicu breaker” sering membingungkan, karena bisa berarti dua hal yang berbeda. Pertama, menurunkan handle ke posisi OFF untuk memutus daya pada satu sirkuit. Kedua, menguji apakah perlindungan pada breaker benar-benar bekerja, misalnya lewat tombol TEST pada AFCI atau GFCI. Keduanya bukan hal yang sama, dan artikel ini membantu Anda memahami perbedaannya, langkah yang aman, serta batas yang tidak boleh dilanggar.

Apa Arti “Trip” pada Circuit Breaker dan Mengapa Bisa Terjadi

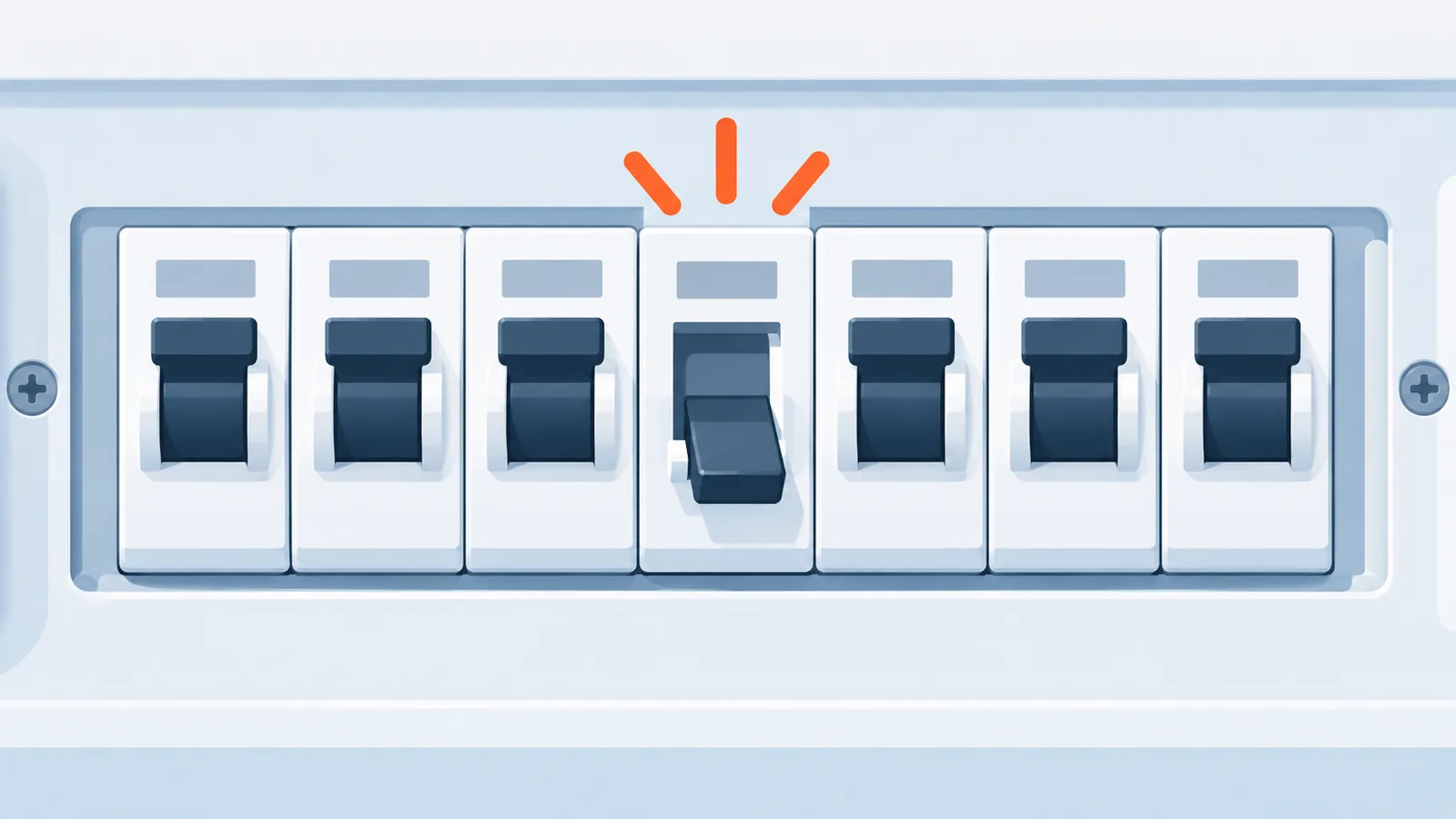

Dalam dunia kelistrikan, breaker yang “trip” adalah breaker yang membuka sirkuit sehingga aliran listrik terputus. Menurut materi pelatihan teknisi listrik, perangkat proteksi arus lebih bekerja dengan membuka sirkuit saat arus terlalu besar, sehingga beban terpisah dari sumber daya [S5]. Trip bisa terjadi sendiri ketika ada gangguan, atau dilakukan sengaja oleh pengguna dengan cara yang aman.

Ulasan umum tentang penyebab breaker trip dan pemeriksaannya juga dibahas dalam artikel This Old House [S2]. Intinya, trip yang terjadi sendiri adalah reaksi perlindungan, bukan sekadar gangguan yang menjengkelkan.

Cara Kerja Breaker: Reaksi Termal dan Magnetik terhadap Arus Berlebih

Materi pelatihan teknisi menjelaskan bahwa breaker dapat bereaksi dengan dua cara: secara termal terhadap beban berlebih, dan secara magnetik terhadap arus gangguan yang besar [S5]. Anda tidak perlu menghafal detail teknisnya. Yang penting dipahami, breaker dirancang untuk memutus sirkuit sebelum kondisi menjadi berbahaya.

Karena itu, breaker yang bekerja sebaiknya dianggap sebagai sinyal. Jangan langsung memaksanya menyala berulang kali tanpa mencari tahu penyebabnya.

Kapan Anda Perlu Memicu Breaker dengan Sengaja

Ada dua situasi umum. Pertama, Anda ingin memutus daya pada satu sirkuit untuk memastikan breaker mana yang mengendalikan lampu atau perangkat tertentu [S1]. Kedua, Anda ingin menguji fungsi proteksi pada AFCI atau GFCI menggunakan tombol TEST [S3][S4].

Di luar dua situasi itu, pekerjaan di dalam panel, penggantian breaker, atau pemeriksaan kabel sebaiknya diserahkan kepada teknisi listrik berlisensi.

Cara Aman Mematikan Breaker Secara Manual (OFF)

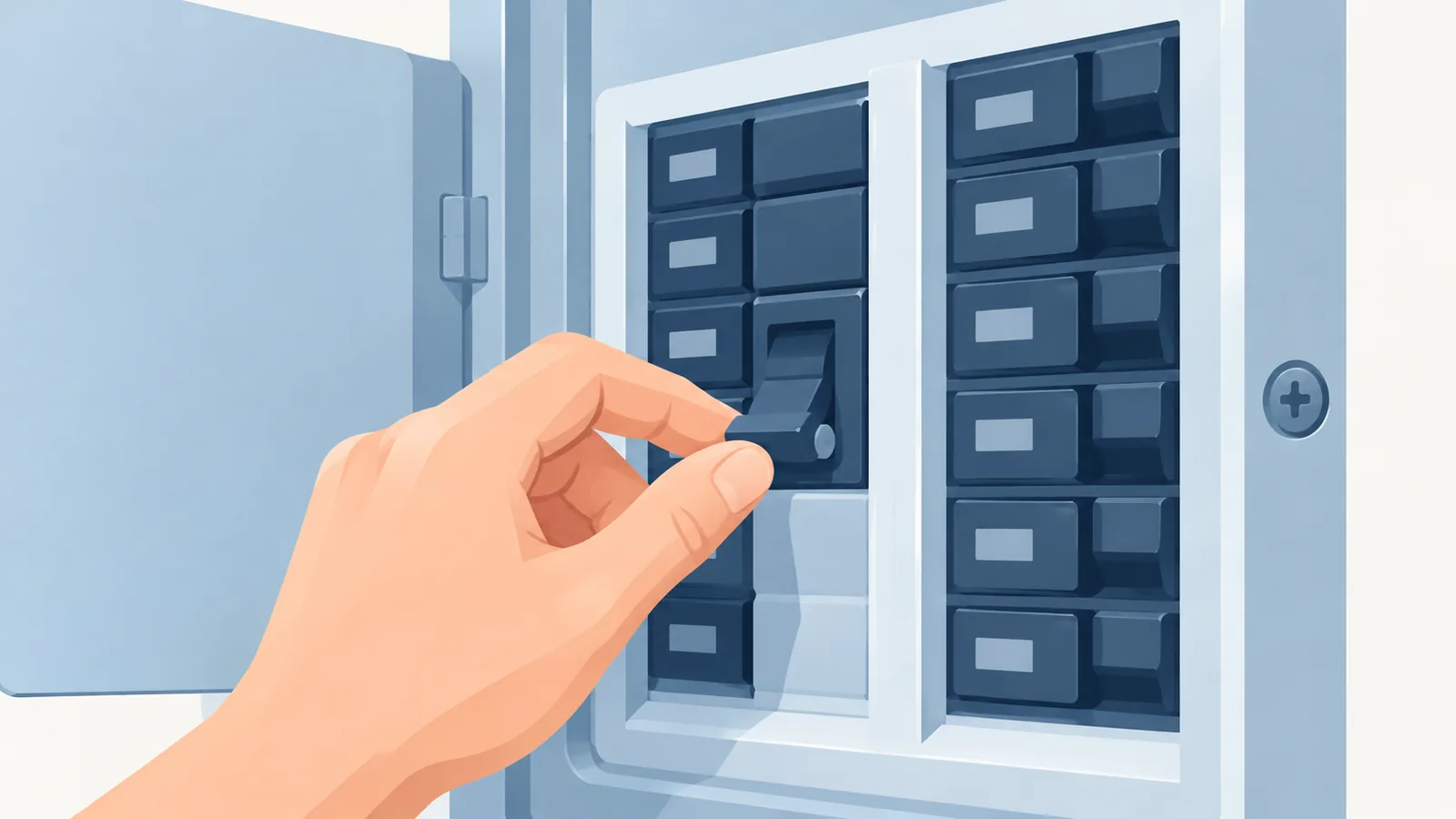

Salah satu cara memicu breaker dengan sengaja adalah menyalakan lampu atau perangkat pada sirkuit yang ingin Anda periksa, lalu menurunkan breaker yang sesuai ke posisi OFF di panel dan memastikan daya pada sirkuit itu benar-benar putus [S1].

1. Nyalakan lampu atau perangkat pada sirkuit yang ingin diperiksa.
2. Buka penutup luar panel hanya bila memang dirancang untuk dibuka pengguna.
3. Turunkan handle breaker yang sesuai ke posisi OFF dengan satu tangan yang kering.
4. Periksa apakah lampu atau perangkat tadi mati.
5. Jangan menyentuh kabel, terminal, atau bagian dalam panel. Bila ragu, hubungi teknisi.

Ingat, langkah ini hanya memutus daya pada sirkuit tersebut. Langkah ini tidak menguji apakah breaker akan bekerja saat terjadi gangguan sungguhan [S3].

Aspek	Mematikan Manual (OFF)	Menguji dengan Tombol TEST
Tujuan	Memutus daya pada satu sirkuit dan memastikan breaker mana yang mengendalikannya [S1]	Memeriksa apakah perlindungan AFCI atau GFCI bekerja [S3][S4]
Kapan dipakai	Saat ingin mengidentifikasi sirkuit atau memutus daya sementara	Saat ingin memeriksa fungsi proteksi pada perangkat yang memiliki tombol TEST
Langkah singkat	Nyalakan lampu atau perangkat, turunkan handle ke OFF, lalu cek apakah daya putus [S1]	Pastikan perangkat dalam kondisi ON, lalu tekan tombol TEST [S3]
Hasil yang diharapkan	Daya pada sirkuit tersebut terputus	Handle bergerak ke posisi OFF atau TRIP, atau daya terputus pada GFCI [S3][S4]
Batasan	Tidak membuktikan proteksi gangguan berfungsi [S3]	Tersedia hanya jika breaker atau stopkontak memiliki tombol TEST; bila tidak trip, hubungi teknisi [S3]

Cara Menguji Breaker AFCI dengan Tombol TEST

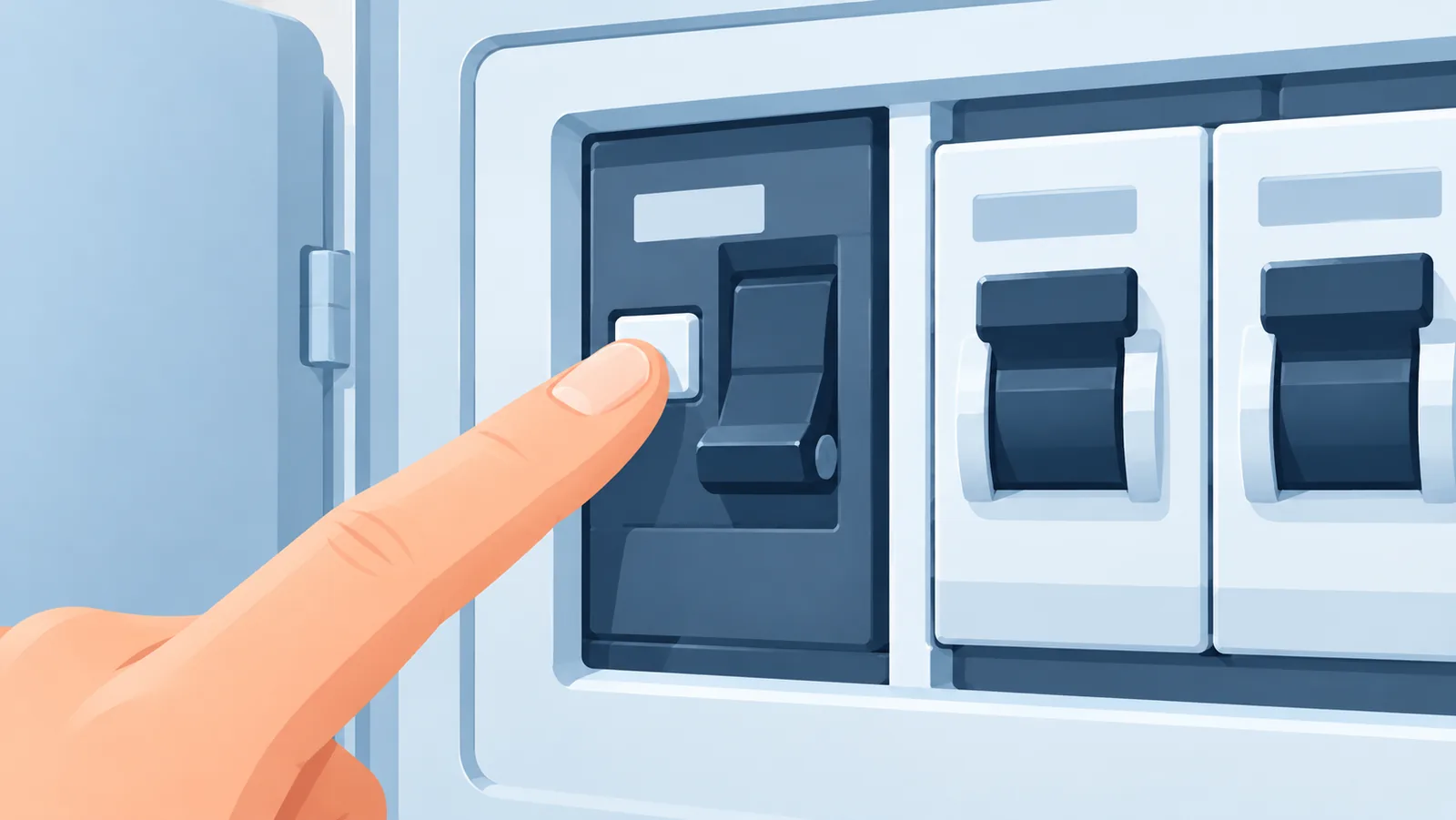

Jika breaker Anda adalah AFCI dan memiliki tombol TEST, pengujian dilakukan saat daya menyala dan breaker berada pada posisi ON, lalu tombol TEST ditekan [S3]. Panduan ESFI menyebut pengujian dilakukan dengan panel terbuka, jadi pastikan Anda hanya membuka penutup luar yang memang dirancang untuk dibuka pengguna.

• Pastikan breaker dalam posisi ON.
• Tekan tombol TEST.
• Bila berhasil, handle akan bergerak ke posisi OFF atau TRIP [S3].
• Bila breaker tidak bereaksi saat TEST ditekan, minta teknisi listrik berlisensi untuk menggantinya [S3].

Jangan menyentuh kabel atau bagian dalam panel selama pengujian. Bila Anda tidak yakin perangkat Anda adalah AFCI atau tidak melihat tombol TEST, jangan memaksakan; tanyakan kepada teknisi.

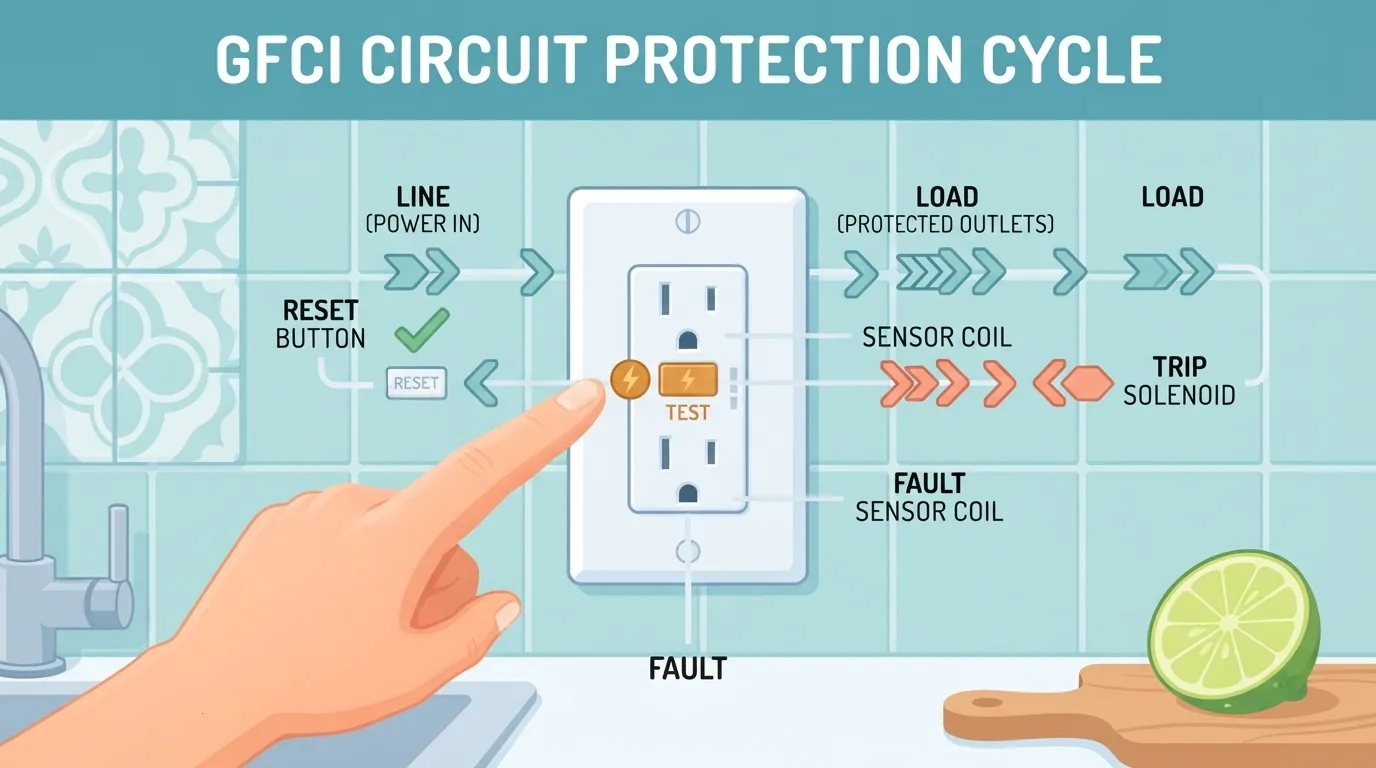

Cara Menguji GFCI pada Breaker atau Stopkontak

GFCI, baik berupa breaker maupun stopkontak, juga diuji dengan tombol TEST. Selama pengujian, daya harus terputus [S4]. Bila daya tidak terputus, anggap perlindungan tersebut tidak dapat diandalkan dan hubungi teknisi listrik berlisensi.

Bagian ini berlaku bila stopkontak atau breaker Anda memang memiliki tombol TEST. Perangkat seperti ini tidak otomatis ada di setiap rumah.

Posisi Handle Saat Breaker Trip dan Cara Mereset

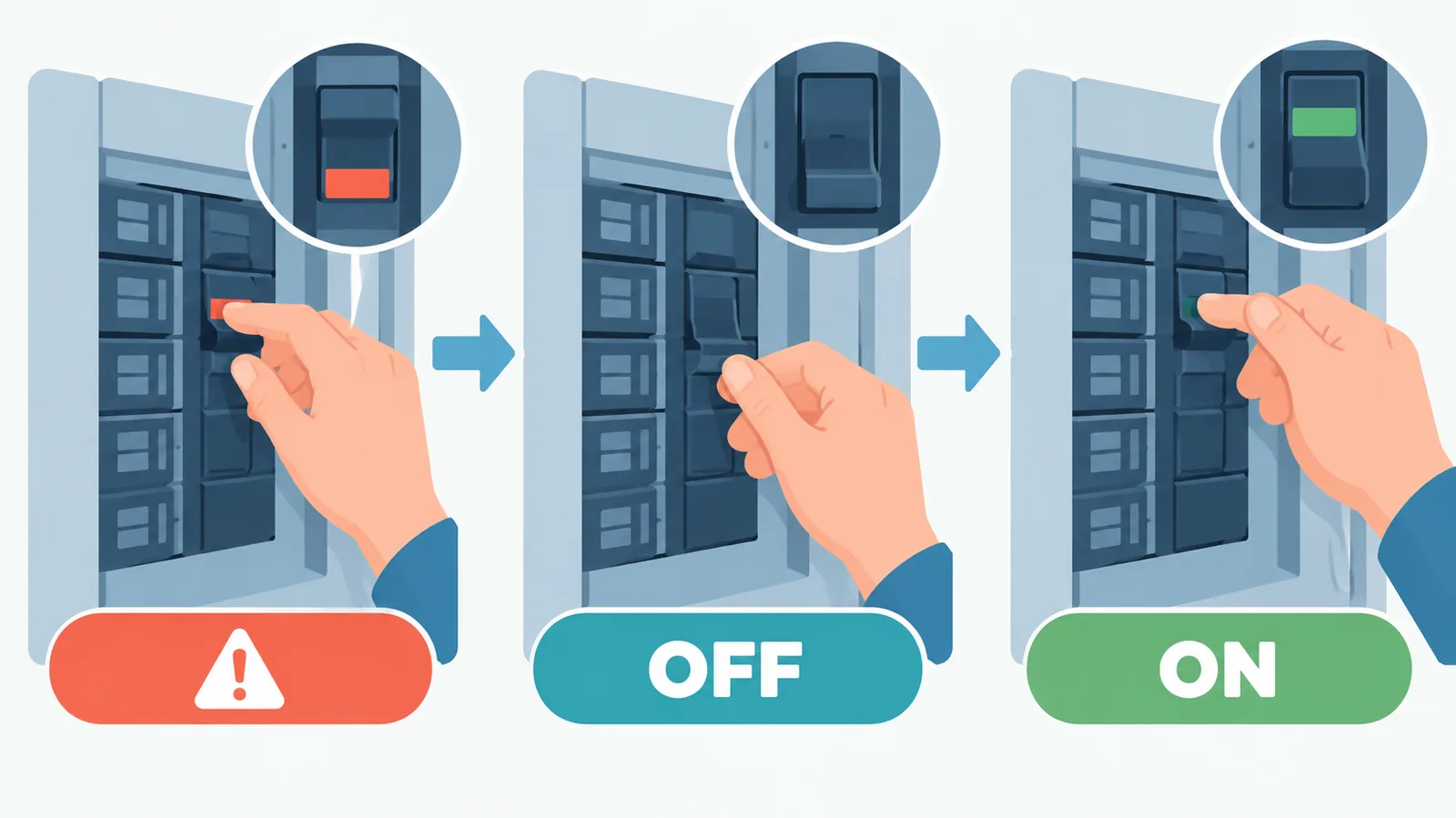

Pada pengujian AFCI yang berhasil, handle breaker bergerak ke posisi OFF atau TRIP. Untuk mereset, pindahkan handle ke OFF terlebih dahulu, lalu naikkan kembali ke ON [S3]. Letak posisi handle bisa berbeda antartipe breaker, jadi baca label pada breaker atau panel Anda.

Jika setelah direset breaker langsung trip lagi, jangan mengulang terus-menerus. Itu pertanda ada masalah yang perlu diperiksa teknisi [S6].

Mematikan Breaker Belum Berarti Aman: Prosedur Sebelum Menyentuh Kabel

Dalam pekerjaan listrik sebenarnya, daya yang sudah dimatikan tidak boleh langsung dianggap aman. Panduan keselamatan ESFI menekankan perlunya kualifikasi, pengenalan bahaya, penguncian dan penandaan (lockout/tagout), serta pemeriksaan bebas tegangan sebelum menyentuh apa pun [S8].

Artinya, menurunkan handle ke OFF bukan izin untuk membuka kabel, stopkontak, atau panel. Pekerjaan semacam itu adalah wewenang teknisi listrik berlisensi.

Jangan Lakukan Ini: Membuat Korsleting atau Beban Berlebih Sengaja

Jangan pernah menciptakan korsleting, hubungan ke tanah, atau beban berlebih dengan sengaja untuk “melihat apakah breaker trip”. Tindakan ini berisiko menimbulkan sengatan listrik dan kebakaran. Beban berlebih sendiri sudah dikenal sebagai bahaya yang perlu dicegah [S7].

Gunakan hanya cara yang aman: menurunkan handle ke OFF atau menekan tombol TEST pada perangkat yang memilikinya [S1][S3][S4].

Breaker Sering Trip: Tanda Bahaya dan Kapan Memanggil Teknisi Berlisensi

Breaker yang sering trip dipandang sebagai tanda adanya masalah listrik dan perlu diperiksa oleh teknisi berkualifikasi [S6]. Waspadai juga tanda-tanda beban berlebih berikut [S7]:

• Bau hangus.
• Stopkontak atau saklar yang berubah warna.
• Suara berdengung atau berderak.

Bila Anda menemukan salah satunya, hentikan penggunaan sirkuit tersebut, jangan mereset berulang kali, dan segera hubungi teknisi listrik berlisensi.

Tanya Jawab (FAQ)

Apakah cukup mematikan breaker untuk memeriksa sirkuit?

Mematikan breaker memutus daya pada sirkuit dan bisa membantu Anda memastikan breaker mana yang mengendalikannya [S1]. Namun cara ini tidak membuktikan bahwa proteksi gangguan berfungsi [S3], dan tidak berarti Anda boleh langsung menyentuh kabel [S8].

Kapan tombol TEST dipakai?

Tombol TEST dipakai untuk menguji AFCI dan GFCI, baik berupa breaker maupun stopkontak, selama perangkat Anda memang memilikinya [S3][S4].

Di posisi mana handle saat breaker trip?

Pada pengujian AFCI yang berhasil, handle bergerak ke posisi OFF atau TRIP. Reset dilakukan dengan memindahkan handle ke OFF lalu ke ON [S3]. Baca label pada breaker Anda karena tampilannya bisa berbeda.

Apa yang harus dilakukan jika breaker sering trip?

Anggap itu sebagai tanda masalah, jangan mereset berulang kali, dan minta teknisi listrik berkualifikasi memeriksanya [S6].

Bolehkah membuat korsleting untuk menguji breaker?

Tidak. Jangan membuat korsleting atau beban berlebih dengan sengaja karena berbahaya. Gunakan hanya cara aman seperti OFF atau tombol TEST [S1][S3][S4].
